Tutoriel fabrication cache (format livre)

Introduction:

Pour le projet Caches-Cachées nous utilisons des caches au format livre qui sont placés dans les boîtes à livres.

La cache au format livre permet de:

découvrir le projet de manière inattendu le projet en visitant une boite à livre,
découvrir une nouvelle inédite,
diffuser un sons d’ambiance en rapport avec la nouvelle,
compter le nombre d’ouverture de caches à titre de suivie.

Ce tutoriel aborde la fabrication de la cache au format livre mais la partie électronique dispose de son propre tutoriel.

Présentation:

Description:

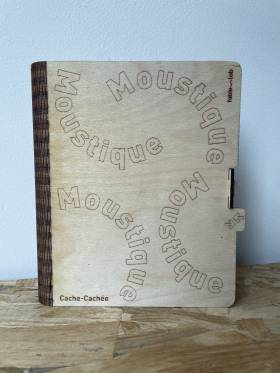

Premiere de couverture: gravure du thème de la nouvelle,
Intérieur gauche: gravure des consignes,
Intérieur droit haut: emplacement carnet, stylo, stickers et fiches nouvelle,
Intérieur droit bas: cloison technique avec électronique et haut parleur. Sur le dessus de la cloisson, une gravure du lien vers la page web du projet ainsi que son code QR.

Dessin technique:

Fabrication:

La fabrication d'un cache au format livre nécessite les machines, outils et matériaux suivants:

Matériaux:

planche de contre-plaqué de 3mm d'épaisseur et au format minimum XXmm x XXmm

Machine/Outils:

découpeuse laser,
limes,
serre-joints,
colle à bois ou forte.

1. Découpe et gravure de l'intérieur

Découpe de la couverture avec entailles sur le dos, les encoches pour les côtés et la gravure des consignes.

2. Gravure de l'extérieur

Gravure de la premiere de couverture et du dos.

3. Découpes des côtés et de la cloisson

Découpes de côtés et de la cloisson technique.

4. Ponçage et dépoussiérage

Pour gommer les aspérités, il faut poncer légèrement toute les parties découpés et enlever les résiduts de suie du à la découpe laser du bois avec un chiffon.

5. Assemblage et collage

Placer des petits points de colle sur les jointures de la couverture. Finir en plaçant un ou deux serre-joint pendant le temps indiqué par la notice de la colle.

Ressources:

Archive avec les ressources suivantes:

fichiers planche de découpe intérieur pour le logiciel LightBurn (.lbrn),
fichiers planche de gravure extérieur pour le logiciel LightBurn (.lbrn),
fichiers planche de découpe côtés pour le logiciel LightBurn (.lbrn),
dessin technique,
fichiers de découpe (couverture, côtés) (.dxf),
les images des gravures (extérieurs et intérieurs).
